          3.32. Kompenzatorji

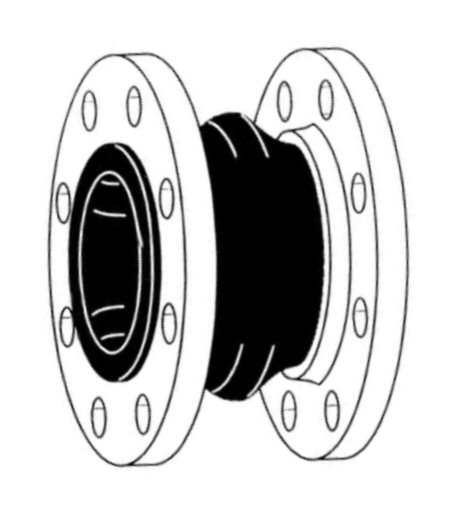

KOMA, B Mehasti kompenzator iz gume DN 20 do DN 200 PN 16 Tmax 70°C



Prirobnice:    Jeklo St 37.2  DIN 2632, DIN 2633

KOMA
Notranja plast: NBR, EPDM
Armatura:         Nylon, tekstil kord
Zunanja plast:  EPDM, NBR/PVC
Tmax = 70°C, PN 16,                         pitna voda          - bel odtis
KOMB
Notranja plast: NBR, EPDM
Armatura:         Nylon, tekstil kord
Zunanja plast:  EPDM, NBR/PVC
Tmax. = 90°C, PN 16, (110°C, PN6),  vroča voda          - rdeč odtis

  DN    L                                        Prirobnice       Dovoljeni pomiki
di D K           n b d M

axialno

lateralno

  kotno
[mm] mm mm mm PN10 PN16 mm mm - mm + mm mm

°
  32 125   36 140 100          4 16 18 M16 15 10 8 12
  40 125   36 150 110          4 16 18 M16 15 10 8 12
  50 130   52 165 125          4 18 18 M16 20 10 10 15
  65 130   58 185 145          4 18 18 M16 20 10 10 15
  80 150   82 200 160      4    8 20 18 M16 20 10 10 15
100 150 102 220 180          8 20 18 M16 20 10 10 15
125 150 127 250 210          8 22 18 M16 20 10 10 15
150 150 152 285 240          8 22 23 M16 25 10 10 10
200 175 203 340 295      8   12 24 23 M16 25 10 10 10
