PN 16 - 25
DN 25- 250
Voda in para do 220°C

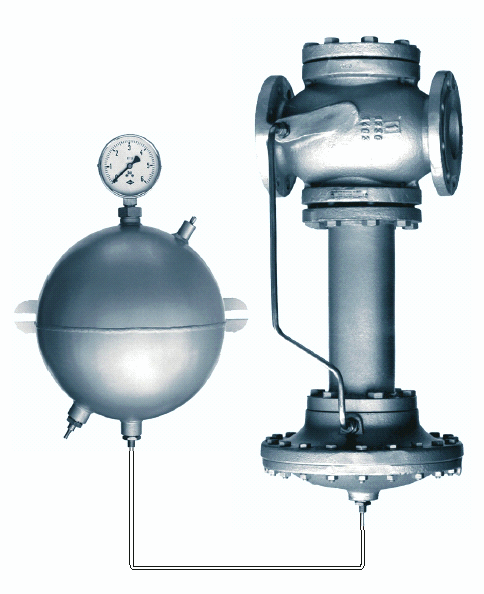

Varnostni ventil s pnevmatsko vzmetjo
Odpira, če tlak na vstopni strani narašča

Prednosti

Tlak je zvezno nastavljiv od 0 do 16 bar.

Natančna regulacija.

Zelo tiho delovanje.

Dolga življenjska doba membrane, saj je obremenjena

le s tlakom 20 kPa.

Maksimalna varnost. Če membrana poči, pomožna

vzmet takoj odpre ventil.

V kombinaciji prestrujnega ventila z varnostnim

ventilom ali regulatorja tlaka z varnostnim ventilom,

vezanim na isto tlačno posodo, je izključena možnost

napačne nastavitve varnostnega ventila.

Tehnični podatki

nazivni tlak PN 16/25

maksimalni padec tlaka na ventilu 25 bar

maksimalna nastavitev tlaka 25 bar

maksimalna temperatura medija 220ºC

prirobnice DIN 2501

ohišje ventila nodularna litina GGG-40.3

jeklena litina GS-C25

membransko ohišje jeklena litina GS-C25

membrana NBR

ventilski sedež nerjaveèe jeklo

ventilski krožnik < 150ºC nerjaveče jeklo z EPDM vložkom

ventilski krožnik > 150ºC nerjaveče jeklo
