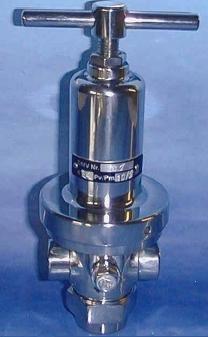

DMG08 Reducirni ventil DN 6 - DN 50 (p1=63 bar)
 |
Vhod v ventil |
Izhod iz ventila |
|
Vgradne mere |
Masa |
||||||||
|
|
|
|
|
|
p2 |
|
|
|
|
|
|||
|
DN |
p1 |
DN |
a |
b |
c |
L |
Hmax |
H3 |
h |
|
|||
|
mm |
" |
bar |
mm |
" |
bar |
bar |
bar |
mm |
mm |
mm |
mm |
kg |
|
|
6 |
1/8" |
16 |
6 |
1/8" |
0,3 - 10 |
|
|
58 |
149 |
|
36 |
1,1 |
|
|
8 |
1/4" |
16 |
8 |
1/4" |
0,3 - 10 |
|
|
58 |
149 |
|
36 |
1,1 |
|
|
10 |
3/8" |
63 |
10 |
3/8" |
0,2 - 6 |
6,1 - 16 |
6,1 - 32 |
70 |
185 |
180 |
48 |
1,8 |
|
|
15 |
1/2" |
100 |
15 |
1/2" |
0,2 - 6,6 |
4,5 - 15 |
8 - 80 |
90 |
265 |
245 |
58 |
3,7 |
|
|
20 |
3/4" |
63 |
20 |
3/4" |
0,2 - 6,6 |
4,5 - 15 |
8 - 57 |
90 |
265 |
245 |
58 |
3,7 |
|
|
25 |
1" |
63 |
25 |
1" |
0,2 - 6,5 |
3,0 -15 |
12 - 50 |
105 |
275 |
255 |
68 |
5,2 |
|
|
32 |
1-1/4" |
63 |
32 |
1-1/4" |
0,2 - 6,5 |
3,0 -15 |
12 - 50 |
105 |
275 |
255 |
68 |
5,2 |
|
|
40 |
1-1/2" |
63 |
40 |
1-1/2" |
0,15 - 5,7 |
5,8 - 5,7 |
9 - 40 |
145 |
325 |
305 |
85 |
9,6 |
|
|
50 |
2" |
40 |
50 |
2" |
0,15 - 5,7 |
5,8 - 5,7 |
9 - 36 |
145 |
325 |
305 |
85 |
9,6 |
|
| Ohišje: | Drugi deli: | Tesnila: | |||||||||||
| A - Nerjaveče jeklo 1.4301 | vsi iz nerjavečega jekla | NBR | Perbunan | -30°C - +90°C | pmax = 30 bar | ||||||||
| B - Nerjaveče jeklo 1.4571 | FPM | Viton | -20°C - +150°C | pmax = 40 bar | |||||||||
| EPDM | APTK | -40°C - +120°C | pmax = 25 bar | ||||||||||
| PTFE | Teflon | -50°C - +150°C | pmax = 70 bar | ||||||||||
| PA6 | Nylon | -20°C - +80°C | pmax = 80 bar | ||||||||||
| Območja nastavitve izhodnega tlaka | ||||||||||||
|
|
1/8" & 1/4" |
3/8" |
1/2" & 3/4" |
1" & 1-1/4" |
||||||||
|
Tip |
Območje |
Vzmet |
Krožnik |
Območje |
Vzmet |
Krožnik |
Območje |
Vzmet |
Krožnik |
Območje |
Vzmet |
Krožnik |
|
|
bar |
No |
mm |
bar |
No |
mm |
bar |
No |
mm |
bar |
No |
mm |
|
a |
0,3 - 0,5 |
631 |
F 38 |
0,2 - 0,3 |
97 |
F 64 |
0,2 - 0,5 |
303 |
F64 |
0,2 - 0,5 |
304 |
F84 |
|
0,5 - 0,7 |
632 |
0,3 - 0,6 |
99 |
0,35 - 0,8 |
304 |
0,4 - 1,0 |
305 |
|||||
|
0,6 - 1,1 |
633 |
0,4 - 1,1 |
100 |
0,5 - 1,4 |
305 |
0,6 - 1,6 |
306 |
|||||
|
0,8 - 1,4 |
634 |
0,8 - 1,6 |
101 |
0,7 - 2,0 |
306 |
0,9 - 2,3 |
307 |
|||||
|
1 - 1,7 |
635 |
1,2 - 2 |
102 |
1,6 - 3,6 |
307 |
1,2 - 3,0 |
308 |
|||||
|
1,3 - 2 |
636 |
1,7 - 3 |
103 |
3,0 - 6,6 |
308 |
1,9 - 4,7 |
309 |
|||||
|
1,7 - 2,7 |
637 |
2,1 - 4 |
104 |
|
|
|
2,5 - 6,5 |
310 |
||||
|
2 - 3,2 |
638 |
3,1 - 5 |
105 |
|
|
|
|
|
|
|||
|
2,5 - 4 |
639 |
4,1 - 6 |
106 |
|
|
|
|
|
|
|||
|
3 - 5,2 |
642 |
|
|
|
|
|
|
|
|
|
||
|
4 - 6 |
643 |
|
|
|
|
|
|
|
|
|
||
|
5 - 7 |
644 |
|
|
|
|
|
|
|
|
|
||
|
6 - 8 |
645 |
|
|
|
|
|
|
|
|
|
||
|
7,5 - 10 |
646 |
|
|
|
|
|
|
|
|
|
||
|
b |
|
|
|
6,1 - 8 |
103 |
F38 |
4,5 - 10 |
308 |
F48 |
3,0 - 8 |
309 |
F64 |
|
|
|
|
8,1 - 11 |
104 |
7,0 - 15 |
309 |
8,1 - 11 |
310 |
||||
|
|
|
|
9,5 - 13 |
105 |
|
|
|
11,1 - 15 |
311 |
|||
|
|
|
|
11,1 - 16 |
106 |
|
|
|
|
|
|
||
|
c |
|
|
|
16,1 - 22 |
104 |
F27 |
8 - 18 |
308 |
F38 |
12 - 20 |
310 |
F48 |
|
|
|
|
20,1 - 27 |
105 |
12 - 26 |
309 |
20 - 28 |
311 |
||||
|
|
|
|
27 - 32 |
106 |
16 - 30 |
310 |
25 - 35 |
312 |
||||
|
|
|
|
|
|
|
31 - 40 |
311 |
|
|
|
||
|
|
|
|
|
|
|
35 - 53 |
310 |
F27 |
36 - 50 |
312 |
F38 |
|
|
|
|
|
|
|
|
(50 - 57) |
311 |
|
|
|
||
|
|
|
|
|
|
|
50 - 67 |
311 |
|
|
|
||
|
|
|
|
|
|
|
68 - 80 |
312 |
|
|
|
||
| Tabela masnega toka za nasičeno paro | ||||||||||||
| Tmax 200°C | Nadtlak | Dimenzija ventila | ||||||||||
| bar |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
5" |
|
|
|
Masni tok za nasičeno paro v kg/h |
|||||||||||
|
0,15 |
4 |
10 |
17 |
27 |
40 |
83 |
120 |
180 |
260 |
420 |
650 |
|
|
0,2 |
5 |
11 |
19 |
31 |
46 |
99 |
145 |
210 |
310 |
500 |
780 |
|
|
0,3 |
6 |
13 |
23 |
35 |
55 |
112 |
160 |
240 |
360 |
560 |
880 |
|
|
0,5 |
7 |
16 |
28 |
46 |
70 |
140 |
200 |
300 |
440 |
700 |
1100 |
|
|
0,75 |
9 |
20 |
35 |
57 |
85 |
175 |
250 |
370 |
560 |
870 |
1380 |
|
|
1 |
11 |
25 |
42 |
68 |
100 |
210 |
300 |
450 |
680 |
1040 |
1650 |
|
|
1,5 |
14 |
32 |
55 |
90 |
140 |
280 |
400 |
590 |
880 |
1400 |
2200 |
|
|
2 |
17 |
40 |
70 |
115 |
170 |
350 |
520 |
750 |
1120 |
1750 |
2800 |
|
|
2,5 |
21 |
47 |
84 |
135 |
200 |
400 |
600 |
880 |
1310 |
2100 |
3300 |
|
|
3 |
24 |
55 |
99 |
155 |
240 |
480 |
700 |
1020 |
1540 |
2400 |
3800 |
|
|
4 |
31 |
70 |
123 |
195 |
300 |
600 |
890 |
1300 |
1900 |
3000 |
4800 |
|
|
5 |
38 |
85 |
150 |
245 |
360 |
740 |
1080 |
1600 |
2400 |
3700 |
|
|
|
6 |
46 |
104 |
185 |
300 |
450 |
900 |
1340 |
1950 |
2900 |
4700 |
|
|
|
7 |
54 |
122 |
225 |
350 |
540 |
1100 |
1600 |
2400 |
3400 |
5500 |
|
|
|
8 |
62 |
140 |
250 |
400 |
600 |
1250 |
1800 |
2700 |
4000 |
6200 |
|
|
|
9 |
71 |
160 |
280 |
450 |
680 |
1380 |
2000 |
2900 |
4400 |
6900 |
|
|
|
10 |
80 |
180 |
320 |
500 |
750 |
1500 |
2300 |
3300 |
5000 |
7800 |
|
|
|
12 |
98 |
220 |
380 |
610 |
900 |
1850 |
2700 |
4000 |
6000 |
9200 |
|
|
|
14 |
115 |
260 |
450 |
720 |
1050 |
2300 |
3100 |
4700 |
7000 |
11000 |
|
|
3.
