TIP 851 Varnostni ventil

3. Armature za industrijo - Industrial Valves - Industriearmaturen

3.20.1. Varnostni ventili kotni vzmetni z navojnimi priključki

FID	002442
TIP	851

Varnostni ventil TIP 851

Izvedba: kotna

Tlak: 0,5 – 25 bar (odvisno od izvedbe)

Temp. medija: do +225°C (odvisno od izvedbe)

Medij: zrak, para, plini, tekočina

Material: medenina

TIP 851 P

Tesnilo: perburana – za tlačne posode po AD-A2, za zrak, plin in paro do + 140°C.

Nastavitve: 0,5 – 16 bar.

TIP 851 T

Tesnilo: teflona – za tlačne posode po AD-A2 in parne kotle po TRD421 za paro zrak in pline do + 225°C. Možna izvedba do 3 bar in + 140°C z EPDM tesnilom.

Nastavitve: 0,5 – 25 bar.

TIP 851 Bg

EPDM tesnilo. Za vnetljive in strupene pline, paro in zrak do + 140°C.

Nastavitve: 0,5 – 25 bar.

TIP 851 E

Tesnilo: perburan, nerjavna jeklena vzmet - za tlačne posode po AD-A2, za nevtralne tekočine do + 130°C, zagotavljanje da temperatura ne preseže temperature vrelišča pri tlaku okolice.

Nastavitve: 1,5 – 16 bar

TIP 851 bF

Tesnilo iz perburana, spodnji del iz brona, nerjavna jeklena vzmet; za tlačne posode po AD-A2, za vnetljive in strupene tekočine do + 150°C (olje, bencin, kerozin), zagotavljanje da temperatura ne preseže temperature vrelišča pri tlaku okolice.

Nastavitve: 0,5 – 16 bar

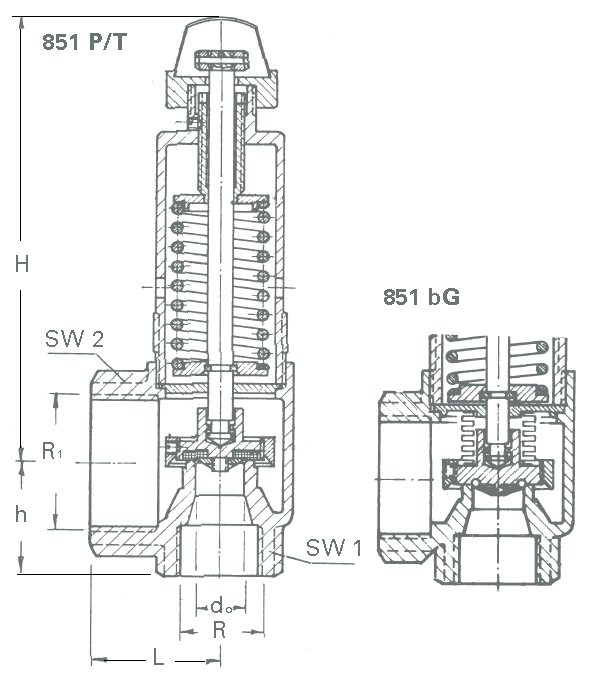

Priključek R	1/2”	3/4”	1”	1 1/4”

mm R1	1”	1 1/4”	1 1/2”	2”
mm L	34	41	48	64
mm H	75	140	175	240
mm h	26	36	43	53
mm SW1	27	34	41	52
mm SW2	41	50	58	70
mm do 851 P/T	15	15	20	28
mm do 851 E	11,5	15	20	28
mm do 851 bG / bF	15,8	18	23	30

Območje nastavitve (bar)
TIP 851 P	0.5-16	0.5-16	0.5-16	0.5-16
TIP 851T	0.5-25	0.5-25	0.5-25	0.5-25
TIP 851 bG	0.5-25	0.5-25	0.5-25	0.5-25
TIP 851 E	1.5-16	1.5-16	1.5-16	1.5-16
TIP 851 bF	1-16	0.5-16	0.5-16	0.5-16

Pretok za TIP 851 P in TIP 851T

bar	0.5	1	2	4	6	8	10	12	14	16

1/2”	40	54	98	160	225	285	346	407	468	525
3/4”	76	102	175	285	400	505	615	720	880	935
1”	136	182	310	510	715	900	1095	1290	1480	1660
1 1/4”	268	356	610	990	1395	1765	2150	2520	2860	3260
kg/h pare

1/2”	50	81	122	204	286	368	450	530	612	694
3/4”	96	128	220	360	510	650	800	940	1090	1230
1”	171	228	390	645	900	1160	1420	1680	1935	2190
1 1/4”	335	447	755	1260	1760	2270	2770	3275	3780	4280
Nm3/h zraka

Pretok za TIIP 851 bG

bar	0,5	1	2	4	6	8	10	12	14	16	18	20	22	24

1/2”	41	56	84	175	240	310	380	434	499	564	629	694	759	824
3/4”	94	129	190	410	570	730	900	1023	1178	1331	1485	1638	1792	1946
1”	150	200	300	630	870	1120	1370	1559	1794	2028	2262	2495	2730	2846
1 1/4”	260	350	520	1100	1500	1950	2350	2706	3114	3520	3926	4331	4738	5145
kg/h pare

1/2”	50	67	109	213	298	384	470	572	660	749	837	925	1013	1100
3/4”	116	155	232	505	707	909	1110	1350	1558	1766	1974	2182	2390	2597
1”	181	242	362	769	1076	1384	1691	2058	2375	2691	3008	3325	3641	3958
1 1/4”	308	410	616	1306	1829	2352	2874	3572	4122	4671	5220	5770	6320	6869
Nm3/h zraka

Pretok za TIP 851 E

bar	1,5	2	4	6	8	10	12	14	16
1/2”	3.50	4.04	5.71	7.00	8.08	9.03	9.89	10.69	11.42
3/4”	5.95	6.87	9.72	11.90	13.74	15.36	16.83	18.18	19.43
1”	10.58	12.21	17.27	21.16	24.43	27.31	29.92	32.32	34.55
1 1/4"	20.73	23.94	33.86	41.47	47.88	53.54	58.64	63.64	67.72
m3/h

Pretok za TIP 851 bF

bar	0.5	1	2	4	6	8	10	12	14	16

1/2”		2.4	3.4	4.8	5.8	6.7	7.6	8.3	9.0	9.5
3/4”	4.9	7.0	10.0	14.0	17.2	19.8	22.2	24.3	26.2	28.0
1”	8.1	11.4	16.2	22.8	28.0	32.8	36.2	39.6	42.8	45.7
11/4”	13.7	19.4	27.4	38.8	47.6	55.0	61.5	67.3	72.7	77.7
m3/h

Drugi dokumenti

Tehnični podatki TIP 851
