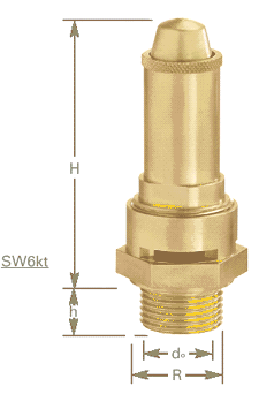

Varnostni ventil za komprimiran zrak Tip 811
Tlak: 1 – 30 bar
Temperatura: do + 180°C
Material: medenina
Tesnilo: perburan, viton
Certifikat
Tip 811
Tesnilo iz perburana – za tlačne posode po AD/A2
in kompresorje, do +130°C.
Območje nastavitve:
1/4” do 1/2” 3 - 30 bar
3/4” do 1” 1 - 16 bar
Tip 811 V
Tesnilo iz vitona – za tlačne posode po AD/A2 in kompresorje, do +180°C.
Območje nastavitve:
1/4” do 1/2” 3 - 20 bar
3/4” do 1” 1 - 16 bar
|
Priključek R |
1/4” |
3/8” |
1/2” |
3/4” |
1” |
|
|
|
|
|
|
|
|
mm H |
66 |
66 |
66 |
77 |
88 |
|
mm h |
10 |
12 |
12 |
13 |
14 |
|
mm do |
7 |
7 |
7 |
13 |
16 |
|
mm SW |
24 |
24 |
24 |
35 |
41 |
|
|
|
|
|
|
|
|
Masa(kg) |
0.14 |
0.15 |
0.16 |
0.25 |
0.40 |
Pretok v Nm3/min pri izhodnem tlaku
|
|
|
¼˝ |
3/8˝ |
½˝ |
¾˝ |
1˝ |
|
1 |
bar |
- |
- |
- |
1.00 |
1.50 |
|
2 |
bar |
- |
- |
- |
1.50 |
2.20 |
|
3 |
bar |
0.73 |
0.73 |
0.73 |
2.00 |
2.90 |
|
4 |
bar |
0.88 |
0.88 |
0.88 |
2.50 |
3.70 |
|
6 |
bar |
1.25 |
1.25 |
1.25 |
3.40 |
5,20 |
|
8 |
bar |
1.65 |
1.65 |
1.65 |
4.40 |
6.60 |
|
10 |
bar |
1.96 |
1.96 |
1.96 |
5.40 |
8.10 |
|
12 |
bar |
2.30 |
2.30 |
2.30 |
6.30 |
9.50 |
|
14 |
bar |
2.67 |
2.67 |
2.67 |
7.30 |
11.00 |
|
16 |
bar |
3.00 |
3.00 |
3.00 |
8.30 |
12.50 |
|
18 |
bar |
3.35 |
3.35 |
3.35 |
- |
- |
|
20 |
bar |
3.70 |
3.70 |
3.70 |
- |
- |
|
22 |
bar |
4.10 |
4.10 |
4.10 |
- |
- |
|
24 |
bar |
4.40 |
4.40 |
4.40 |
- |
- |
|
26 |
bar |
4.80 |
4.80 |
4.80 |
- |
- |
|
28 |
bar |
5.15 |
5.15 |
5.15 |
- |
- |
|
30 |
bar |
5.50 |
5.50 |
5.50 |
- |
- |
